S7 PLC HMI Lite

S7 PLC HMI Lite превращает ваш Android-смартфон или планшет в панель HMI для ПЛК Siemens S7 и устройств Modbus TCP. Подключайтесь по Wi-Fi и контролируйте работу оборудования в режиме реального времени — это бесплатный способ оценить все возможности S7 PLC HMI.
ПОДДЕРЖИВАЕМЫЕ УСТРОЙСТВА
• Siemens S7-1200, S7-300 и S7-400
• НОВИНКА: любое устройство с Modbus TCP — ПЛК других производителей, счетчики электроэнергии, приводы, шлюзы
• Прямое подключение по TCP/IP (Wi-Fi) — без ПК или дополнительного оборудования
• Для S7: используйте неоптимизированную базу данных (совместимую с S7-300/400) с полным доступом
ТИПЫ ОБЪЕКТОВ
• Простой объект (бит или аналоговое значение: байт/слово/целое число/слово с двойной точностью/внутреннее число/вещественное число)
• Привод, привод с локальным режимом, привод — двухнаправленный
• Сбросной клапан, клапан (каждый с локальным режимом)
• Кнопка (импульсная) — кратковременная команда
• Сигнализация с подтверждением — мигает до подтверждения
• Селектор режимов — Выкл / Авто / Ручной
• Индикатор уровня — аналоговый индикатор уровня со шкалой
• Значение с трендом — кривая в реальном времени с окном 1 / 5 / 15 минут
КЛЮЧЕВЫЕ СЛОВА ОСОБЕННОСТИ
• Современный интерфейс Material Design 3

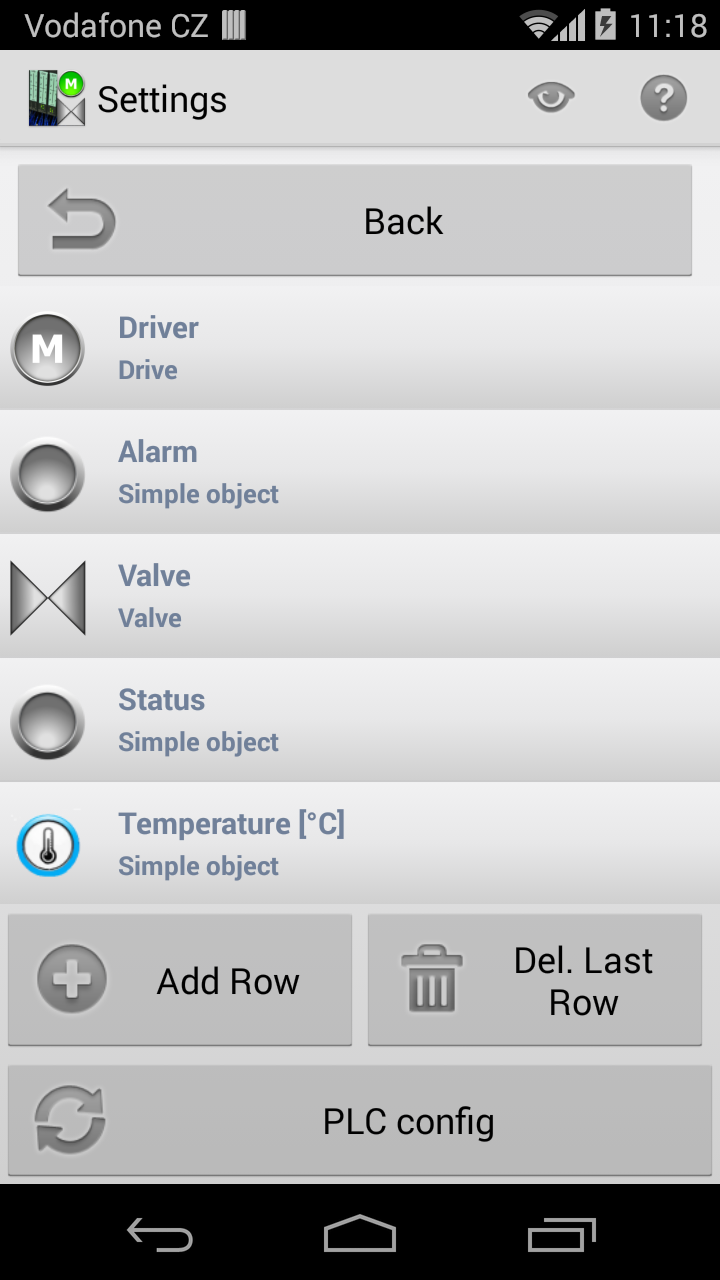

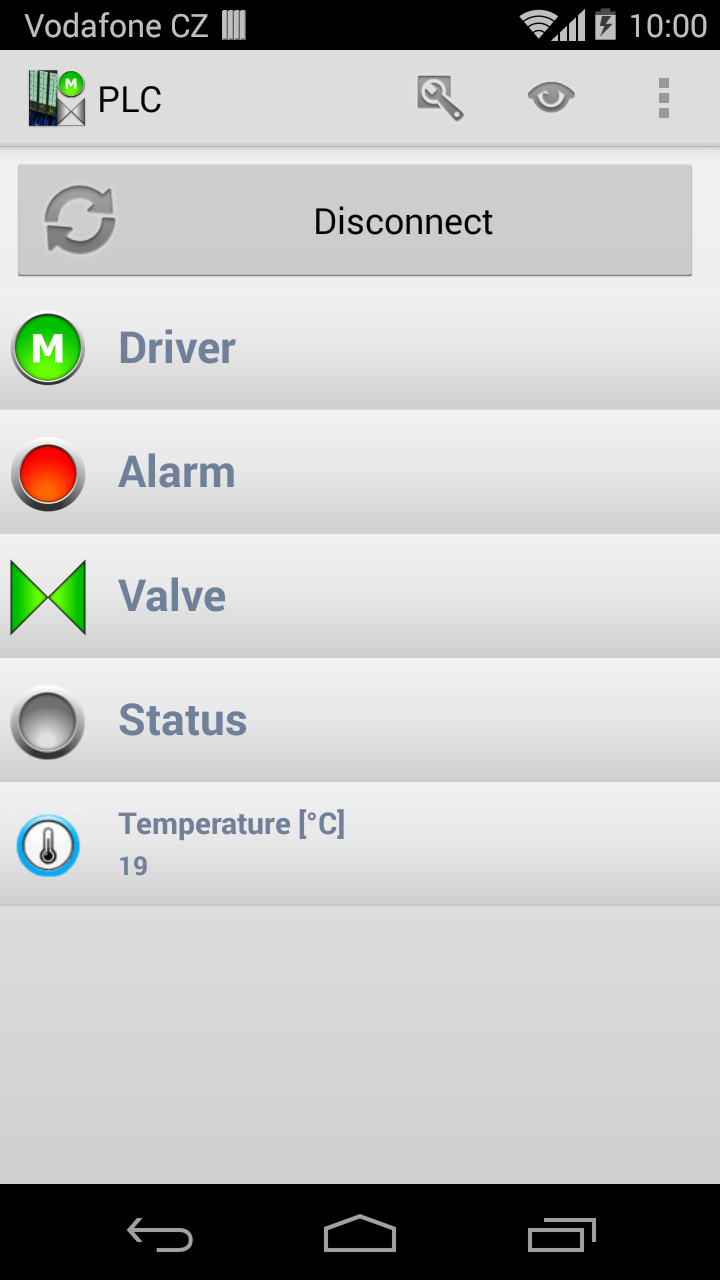

• Четкий список объектов с отображением текущих состояний и статуса подключения

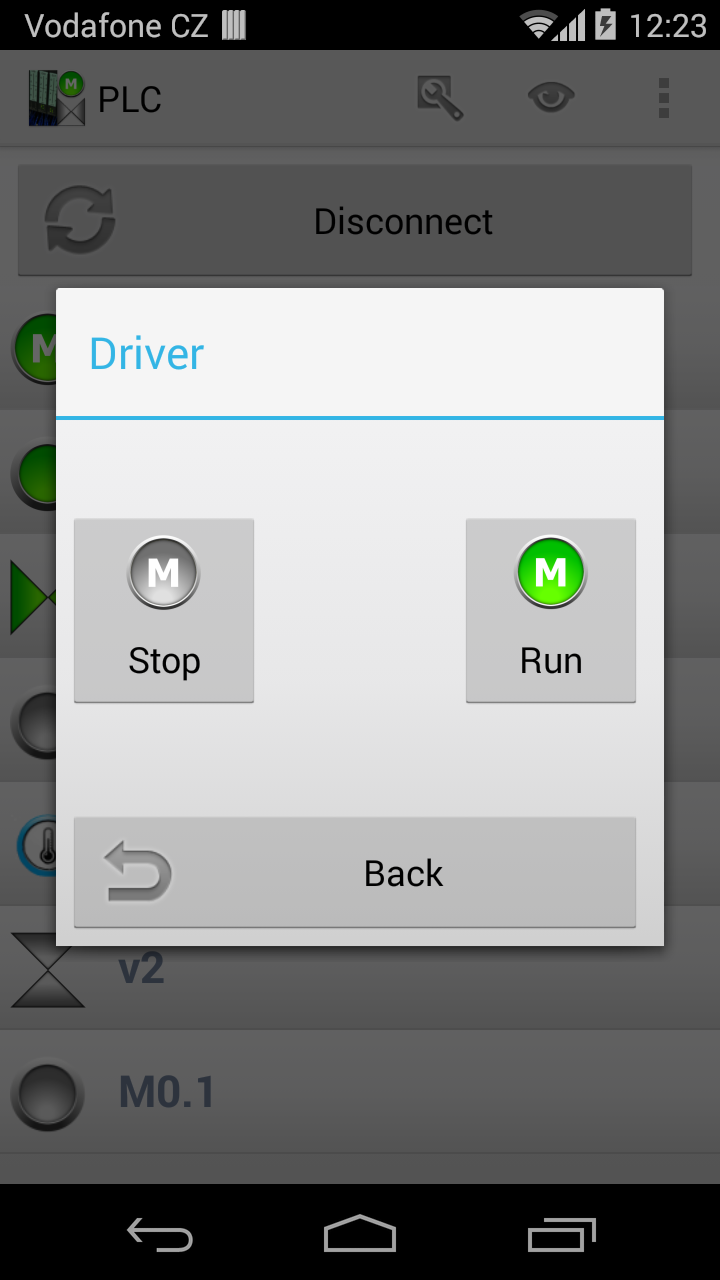

• Управление объектами с нижней панели с помощью больших кнопок
• Темный режим и системные цвета (Material You)
• Переключение языка приложения прямо из меню – 9 языков включительно Голландский
• Дополнительные ограничения аналоговых значений – значения, выходящие за пределы диапазона, отображаются красным цветом
• Диагностика ПЛК – состояние RUN/STOP и информация о ЦП

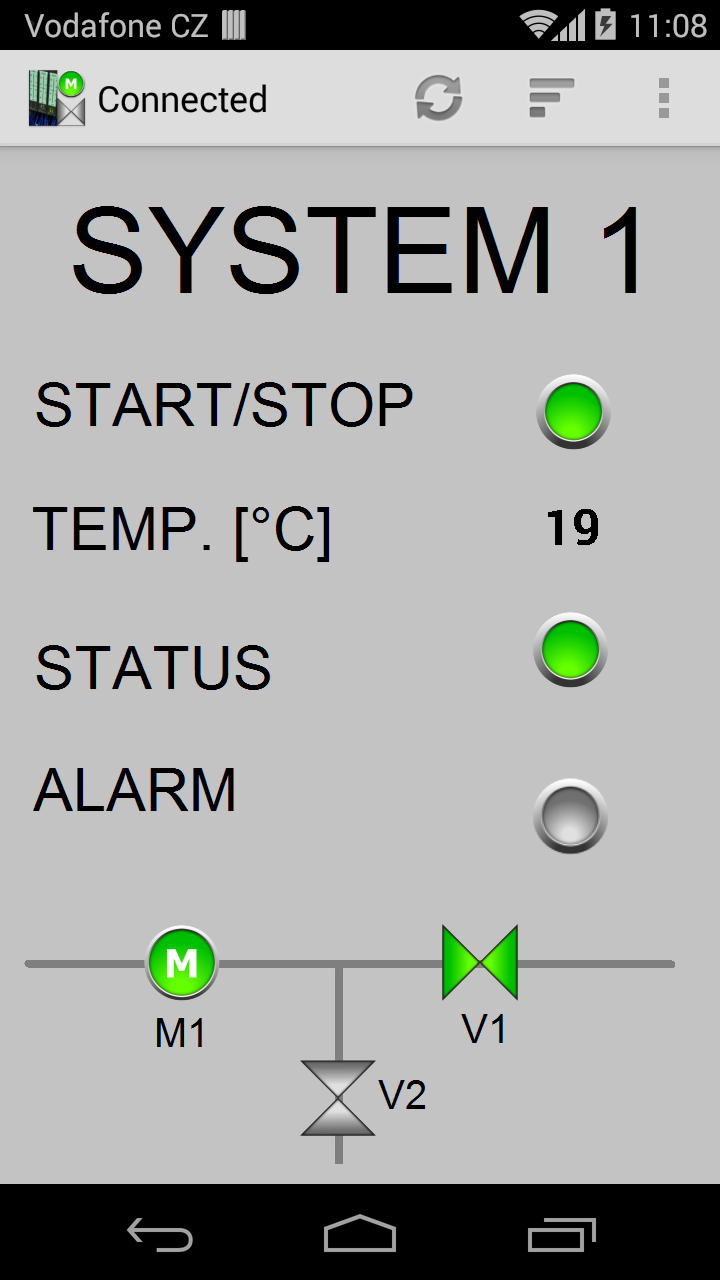

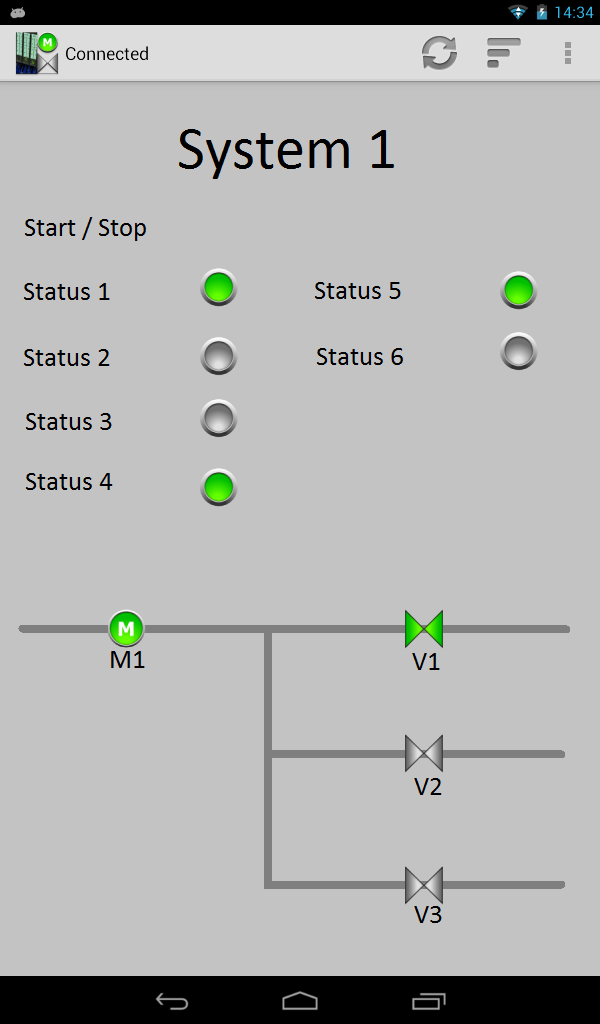

• Графический режим – размещайте объекты на собственном фоновом изображении и управляйте ими с пользовательского экрана

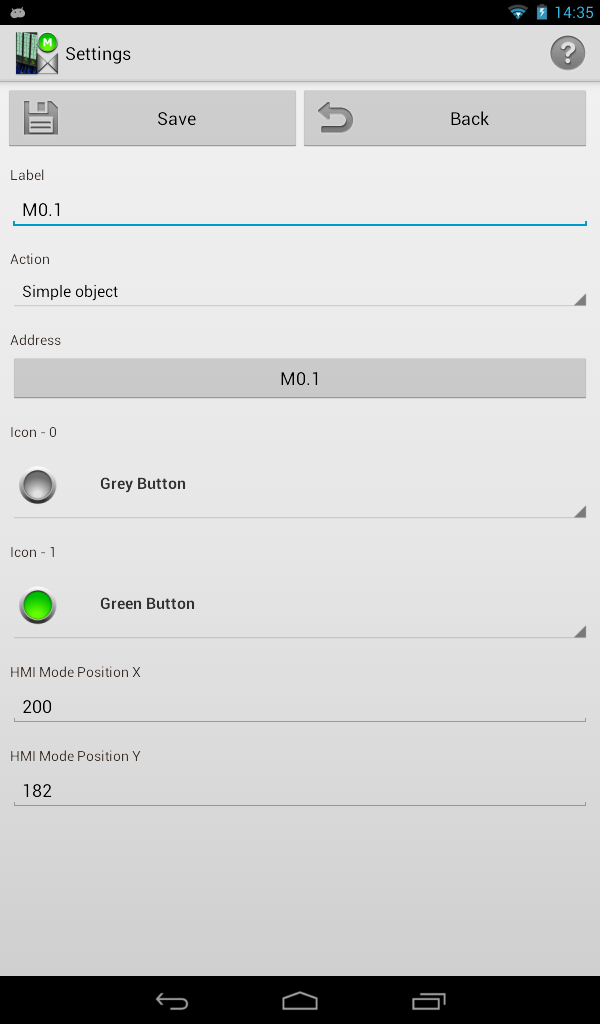

• Редактируйте любой объект прямо из графического режима или списка – коснитесь его и используйте стилус, даже без подключения
MODBUS TCP (новый)
• Любое устройство, поддерживающее Modbus TCP — ПЛК большинства производителей (ABB, Allen-Bradley, Schneider), счетчики электроэнергии, приводы и шлюзы
• Одно устройство: IP-адрес, порт и идентификатор устройства
• Устройства на последовательной линии RTU через шлюз Modbus TCP
• Катушки, дискретные входы, регистры хранения и входные регистры
• Введите адрес так, как он указан в вашей документации — HR100, таблица 40101 или Schneider %MW100 — и увидите все три эквивалента
• Порядок байтов для 32-битных значений (ABCD/CDAB/BADC/DCBA), для группы или для объекта
• Режим записи: Один регистр или всегда FC16/FC15, для устройств, которым это необходимо
• Коэффициент для 16-битных значений — чтение 234 как 23,4
• Пространства только для чтения не имеют управления, поэтому вы никогда не сможете записать данные туда, куда устройство их не примет
• Встроенные примеры адресов для Siemens S7, Schneider Modicon, Allen-Bradley Micro8x0 и ABB прямо в объектной форме
• Справка по Modbus, глава 1, находится вне настроек ПЛК; тест подключения можно отменить
Нужно более одного ПЛК? Перейдите на полнофункциональный HMI для ПЛК S7, чтобы получить доступ к группам ПЛК, управлению объектами и резервному копированию/восстановлению.
ВАЖНО: Для S7-1200 используйте стандартную (неоптимизированную) базу данных и включите полный доступ в настройках защиты блоков.

Обновление S7 PLC HMI Lite 4.1.0

• NEW: Modbus TCP – PLCs from other vendors, energy meters, drives and gateways over WiFi
• Coils, discrete inputs, holding and input registers; addresses as HR100, 40101 or %MW100
• Byte order for 32-bit values, coefficient for 16-bit values
• Address examples for S7, Schneider, Allen-Bradley, ABB; Modbus help from PLC settings
• Edit an object with the pencil straight from the graphic mode or the list
• Connection test can be cancelled
Your data is fully preserved.
