Pipe Sizer Caleffi

ТАБЛИЦЫ ПОТЕРИ НАПОРА ВОДЫ И ВОЗДУХА, ранее доступные только в печатном виде, сейчас предоставляются как мобильное приложение. CALEFFI PIPE SIZER. Данное приложение позволяет подбирать характеристики и выполнять расчеты для трубопроводов и воздуховодов, предназначенных для транспортировки воды и воздуха для гидравлических и пневматических установок соответственно.
В базе данных приложения содержатся сведения о наиболее распространенных типах труб, сгруппированные по материалам, формам и наиболее часто встречающимся размерам. Для всех используемых физических параметров пользователь может задать предпочтительные единицы измерения.

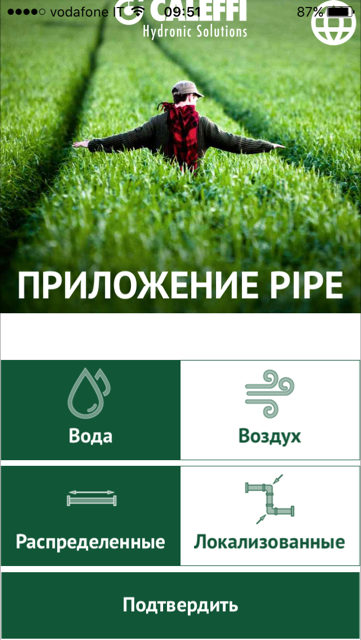

Для обоих типов сред (воды, включая водно-гликолевые смеси, или воздуха) приложение можно использовать, чтобы выполнять расчеты для различных целей.
Расчет распределенной потери напора в имеющихся или предварительно выбранных трубах
Распределенные потери напора происходят в линейных участках труб. После выбора для расчета типа, размера, длины трубы и указания таких необходимых данных, как температура и номинальный расход среды, приложение вычисляет суммарную потерю напора на участке трубы, потерю напора на линейном участке трубы и скорость потока с учетом заданных условий.
Подбор характеристик труб
Для подбора характеристик трубы в данном режиме можно выполнить расчет оптимальных размеров трубы на основании проектных параметров, заданных пользователем.
Для подбора характеристик, помимо типа и длины секции трубы, температуры и номинального расхода среды, пользователь может задать типовые проектные параметры, выбрав показатели потери напора на линейном участке, скорости потока или оба этих параметра. Кроме того, для этих параметров можно ввести максимальные предельные значения. После этого приложение рассчитает характеристики трубы, максимально соответствующие указанным проектным условиям.
Для пневматических установок приложение подбирает характеристики для воздуховодов с круглой или прямоугольной формой поперечного сечения.
Расчет сосредоточенных потерь напора

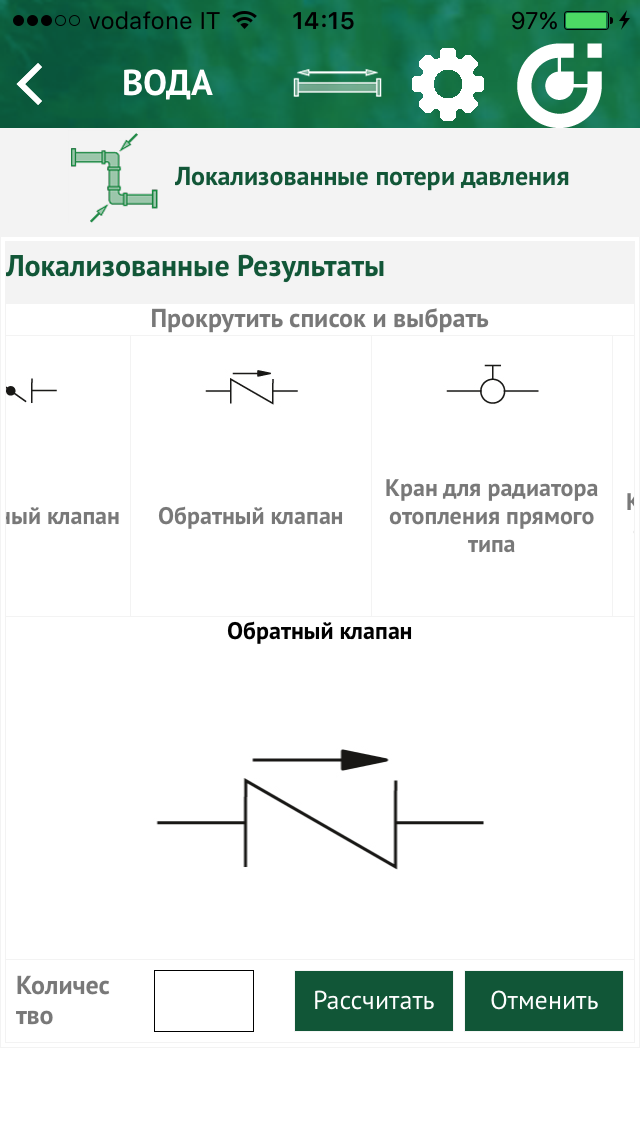

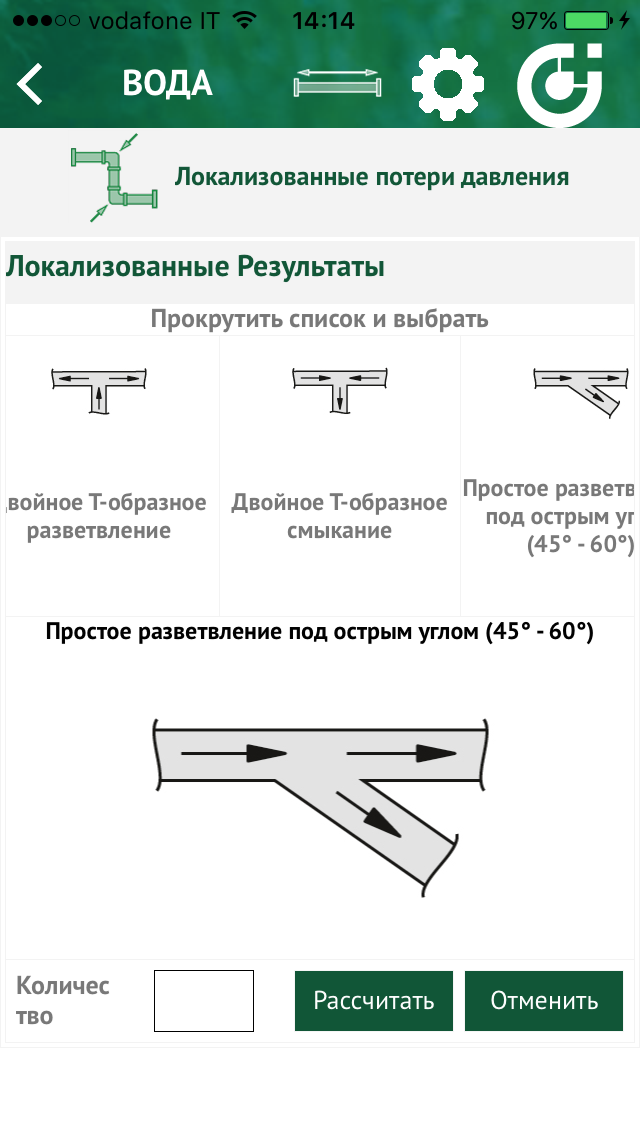

Сосредоточенные потери давления происходят в нелинейных участках труб, таких как изгибы, участки сужения, ответвления и т. п. С помощью специального графического интерфейса приложение позволяет выбрать один или несколько типов сосредоточенных потерь давления и рассчитать как отдельные, так и суммарные значения.

Обновление Pipe Sizer 1.8

- Select unit of measure
- Minor bugs fixed
