Мультиметр/Осциллограф

Превратите телефон в настоящую лабораторию электроники! Соберите простую плату на Arduino, подключите её по Bluetooth или USB и измеряйте напряжение, ток, сопротивление, ёмкость, индуктивность и температуру прямо на экране. А осциллограф, генератор сигналов и калькулятор цветовой маркировки резисторов работают вообще без дополнительного оборудования.
⚡ МУЛЬТИМЕТР (с вашей платой Arduino)
• Постоянное напряжение (V)
• Постоянный ток (mA) – амперметр
• Сопротивление (Ω), 3 диапазона: 220 Ω, 10 kΩ и 100 kΩ
• Прозвонка цепи со звуковым сигналом
• Измерение ёмкости (nF)
• Измерение индуктивности (µH)
• Температура (°C)
• Кнопка HOLD фиксирует показания, как на настольном мультиметре
📈 ГРАФИКИ В РЕАЛЬНОМ ВРЕМЕНИ
• Каждое измерение сразу отображается на графике
• Масштабирование, центрирование на значении, прокрутка назад во времени
• Пауза графика и просмотр истории
• Сохранение графиков, чтобы открыть и изучить их позже
💾 СОХРАНЕНИЕ ИЗМЕРЕНИЙ
• Сохраняйте любое показание одним касанием
• Добавляйте название и описание к каждому значению
• Редактируйте и удаляйте заметки в любое время
📟 ОСЦИЛЛОГРАФ (без Arduino)
• Наблюдайте сигналы через аудиовход телефона
• Измерение размаха сигнала (от пика до пика)
• Калибровка входа по известному сигналу для точных значений напряжения

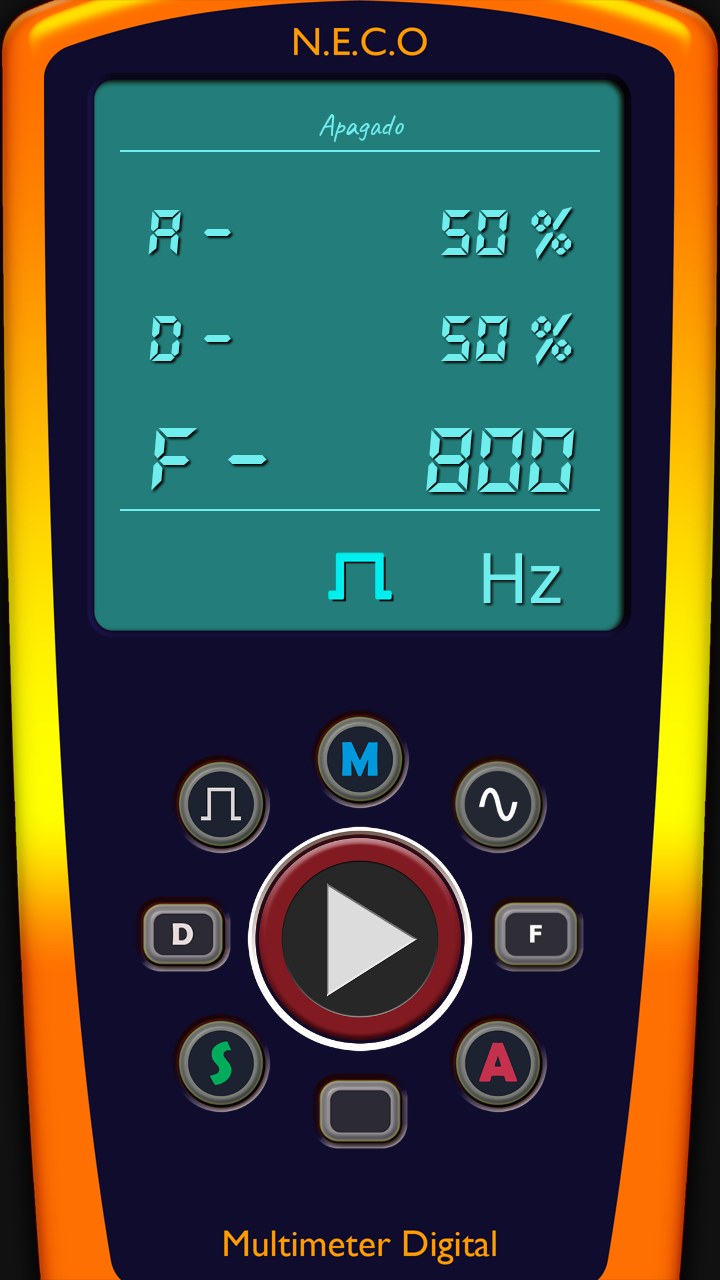

🔊 ГЕНЕРАТОР СИГНАЛОВ / ЗВУКА (без Arduino)
• Синус, меандр, треугольник и пила
• Частота от 20 Гц до 20 000 Гц
• Регулируемая скважность прямоугольного сигнала
• Регулируемая амплитуда
🎨 ЦВЕТОВАЯ МАРКИРОВКА РЕЗИСТОРОВ (без Arduino)
• Резисторы с 4, 5 и 6 полосами
• Показывает номинал, допуск и температурный коэффициент
🔌 ПРОСТОЕ ПОДКЛЮЧЕНИЕ
• Bluetooth: модуль HC-05 или HC-06 – поиск, сопряжение и подключение прямо в приложении
• USB-кабель: USB-UART адаптеры (CH340, FTDI, CP210x, PL2303) через OTG
🔦 ДОПОЛНИТЕЛЬНО
• Кнопка фонарика, чтобы подсветить схему
• Вертикальная и горизонтальная ориентация
• Русский, английский и испанский языки
• БЕЗ РЕКЛАМЫ!
🛠 ЛЕГКО СОБРАТЬ
Понадобится всего:
1. Arduino Uno или Nano
2. Bluetooth-модуль (HC-05 или HC-06) или USB-UART кабель
3. Датчик температуры (TMP36)
4. Несколько резисторов
Для осциллографа:
1. Старые наушники с 4-контактным штекером
2. Конденсатор от 0,1 µF до 1 µF
Схема и скетч для Arduino – бесплатно:
https://neco-desarrollo.es/arduino-multimetro
Видеоурок – как пользоваться осциллографом:
https://youtu.be/ZwNe8yEjjxo
🎯 СОВЕТЫ ДЛЯ ТОЧНЫХ ИЗМЕРЕНИЙ
1. Измерьте реальное напряжение на выводе 5V Arduino после подключения всех компонентов. Обычно оно падает примерно до 4,8 V. Впишите точное значение в скетч – это опорное напряжение для измерения сопротивления.
2. Используйте резисторы с максимально точными номиналами.
3. Пропаяйте все соединения, чтобы избежать паразитного сопротивления.
Есть вопросы по сборке схемы? Напишите нам – наш e-mail указан ниже. Будем рады помочь!
Сайт: https://www.neco-desarrollo.es
Отлично подойдёт студентам, мейкерам, радиолюбителям и всем, кто любит электронику. Соберите, измеряйте, изучайте!
