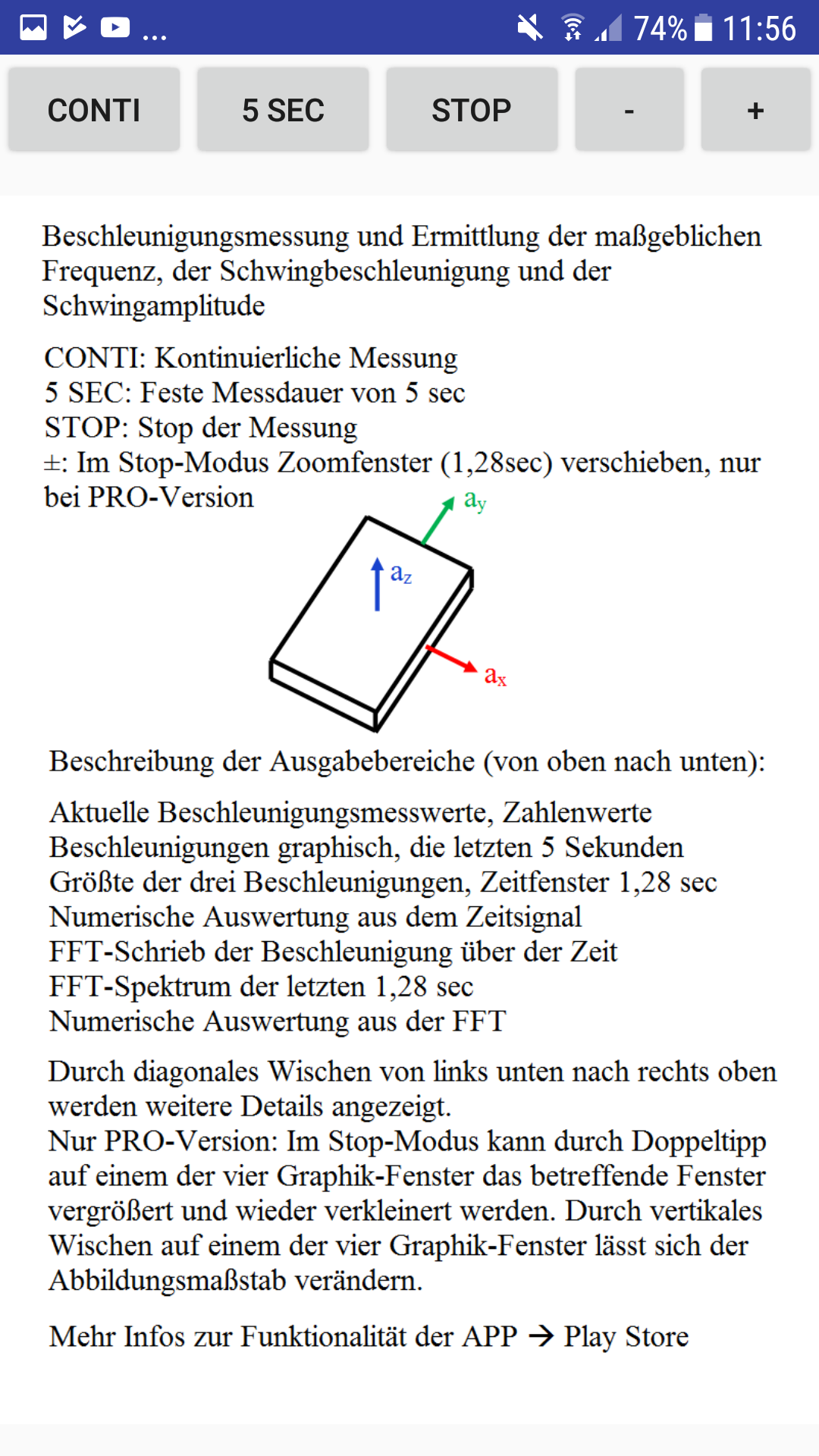

Beschleunigungsmessung und Ermittlung der maßgeblichen Frequenz, der Schwingbeschleunigung und der Schwingamplitude
Erläuterung der oben angeordneten Buttons
CONTI: Kontinuierliche Messung
5 SEC: Feste Messdauer von 5 sec, danach automatisch STOP
STOP: Stop der Messung, es werden die letzten 5 sec dargestellt
-: Im Stop-Modus Zoomfenster (1,28sec) nach links verschieben, nur bei PRO-Version
+: Im Stop-Modus Zoomfenster (1,28sec) nach rechts verschieben, nur bei PRO-Version

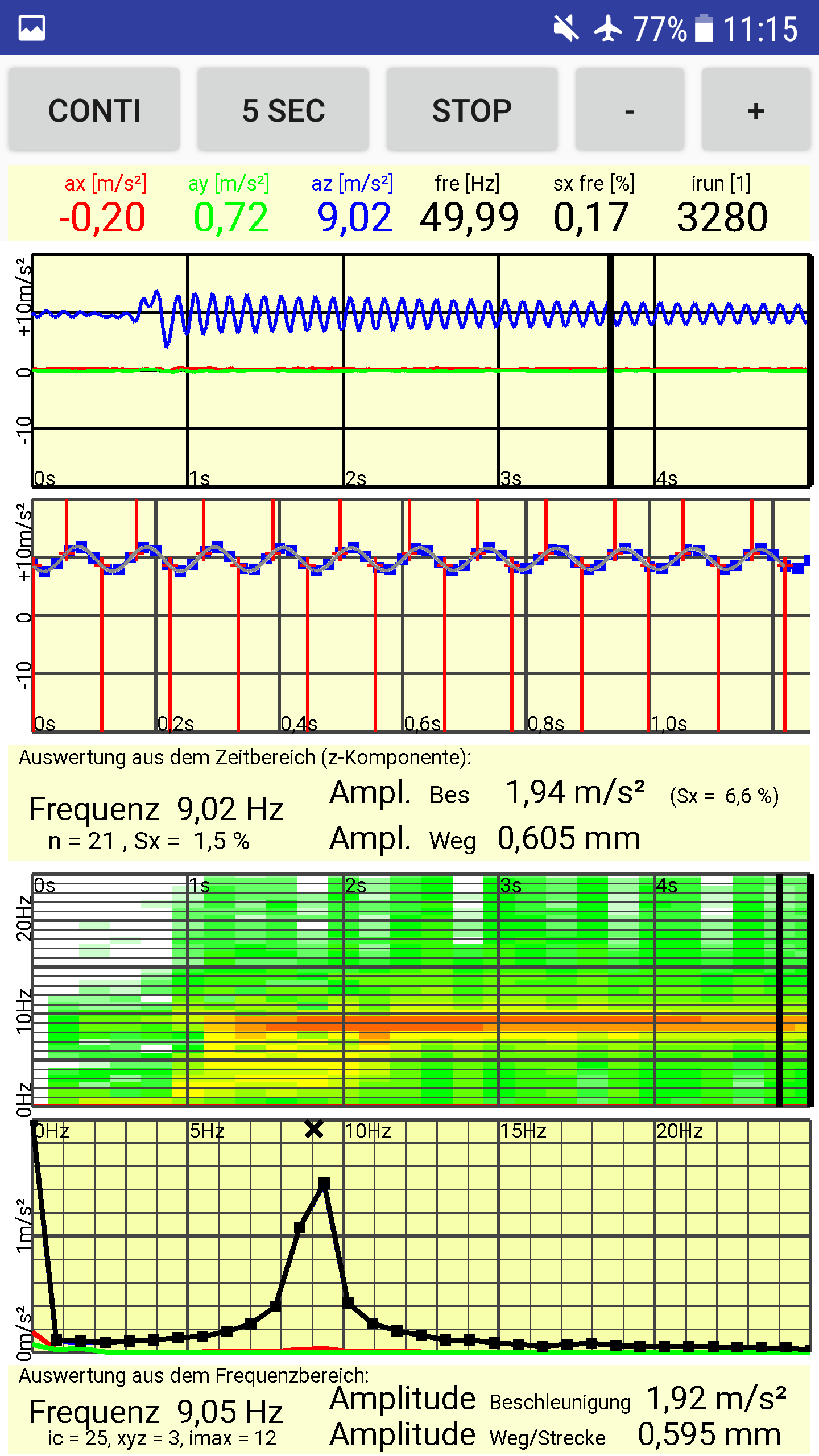

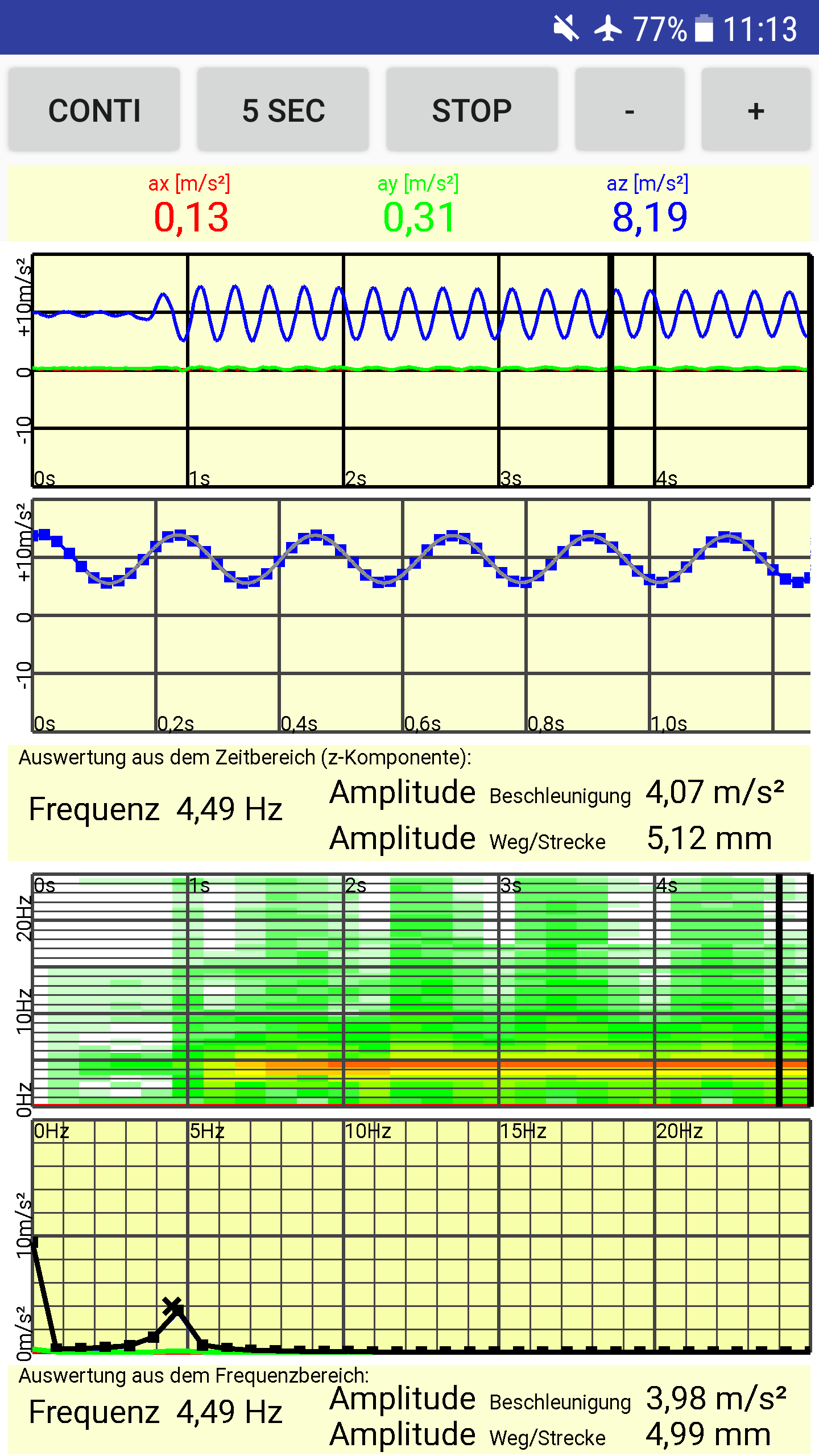

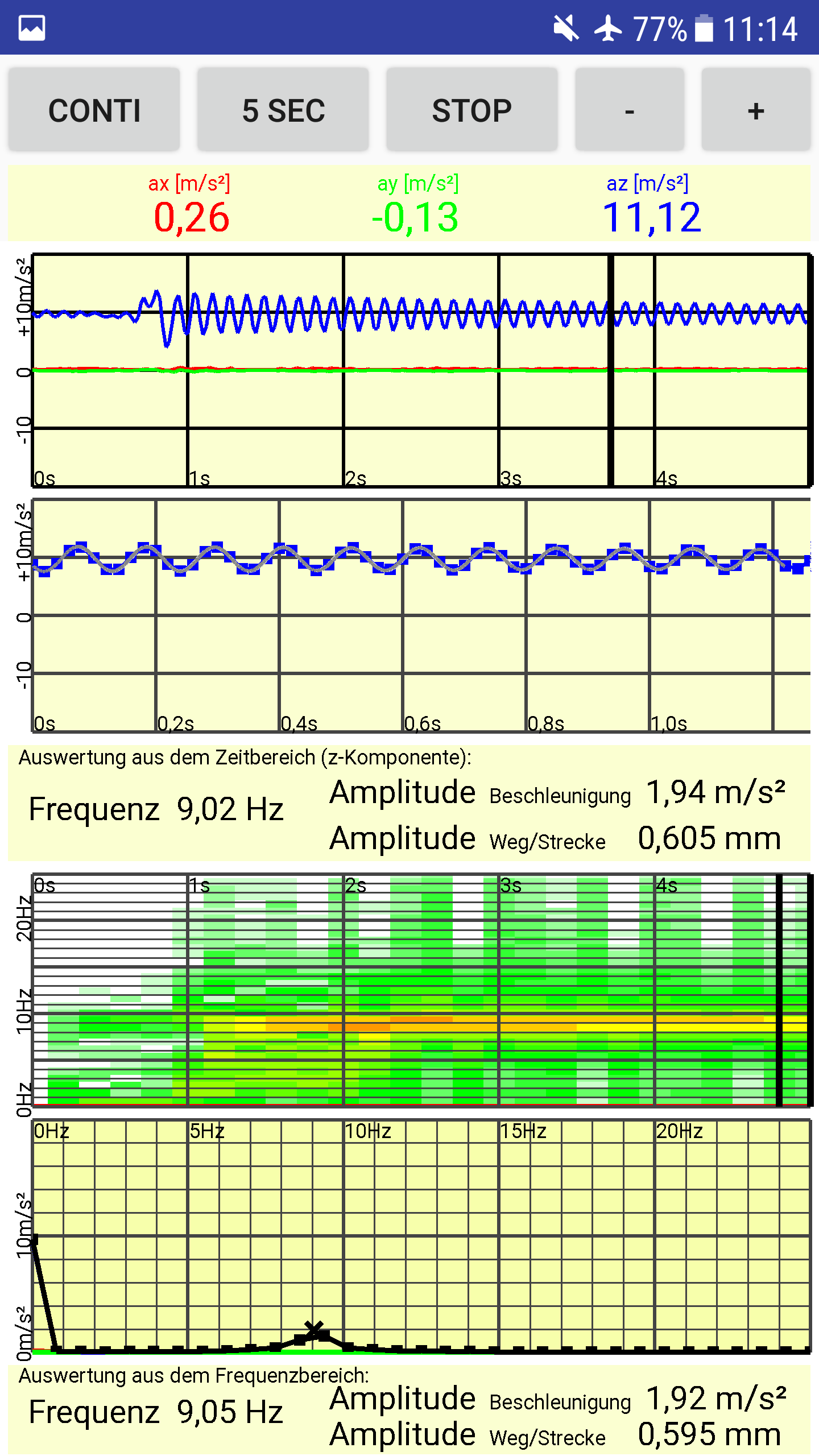

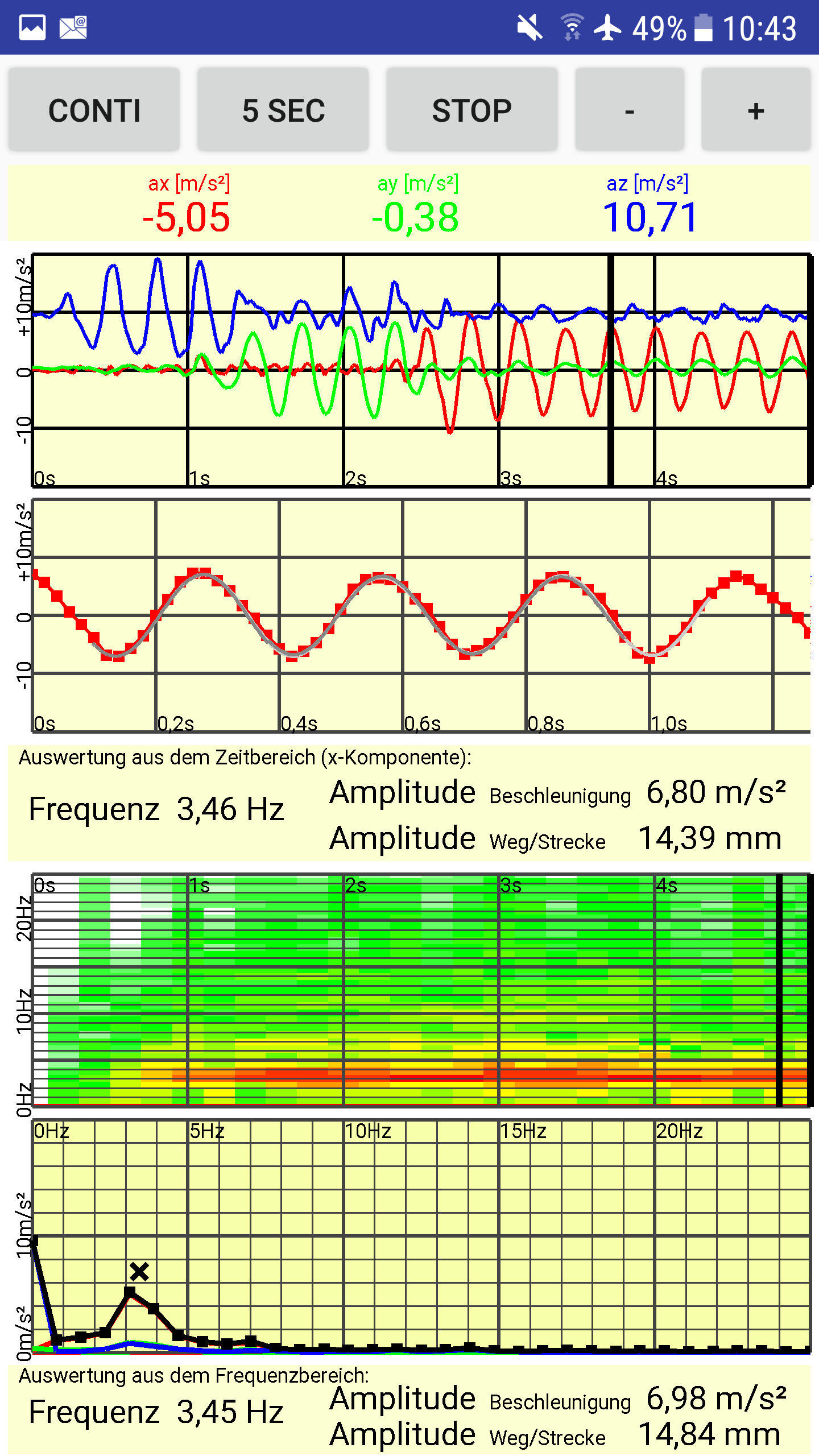

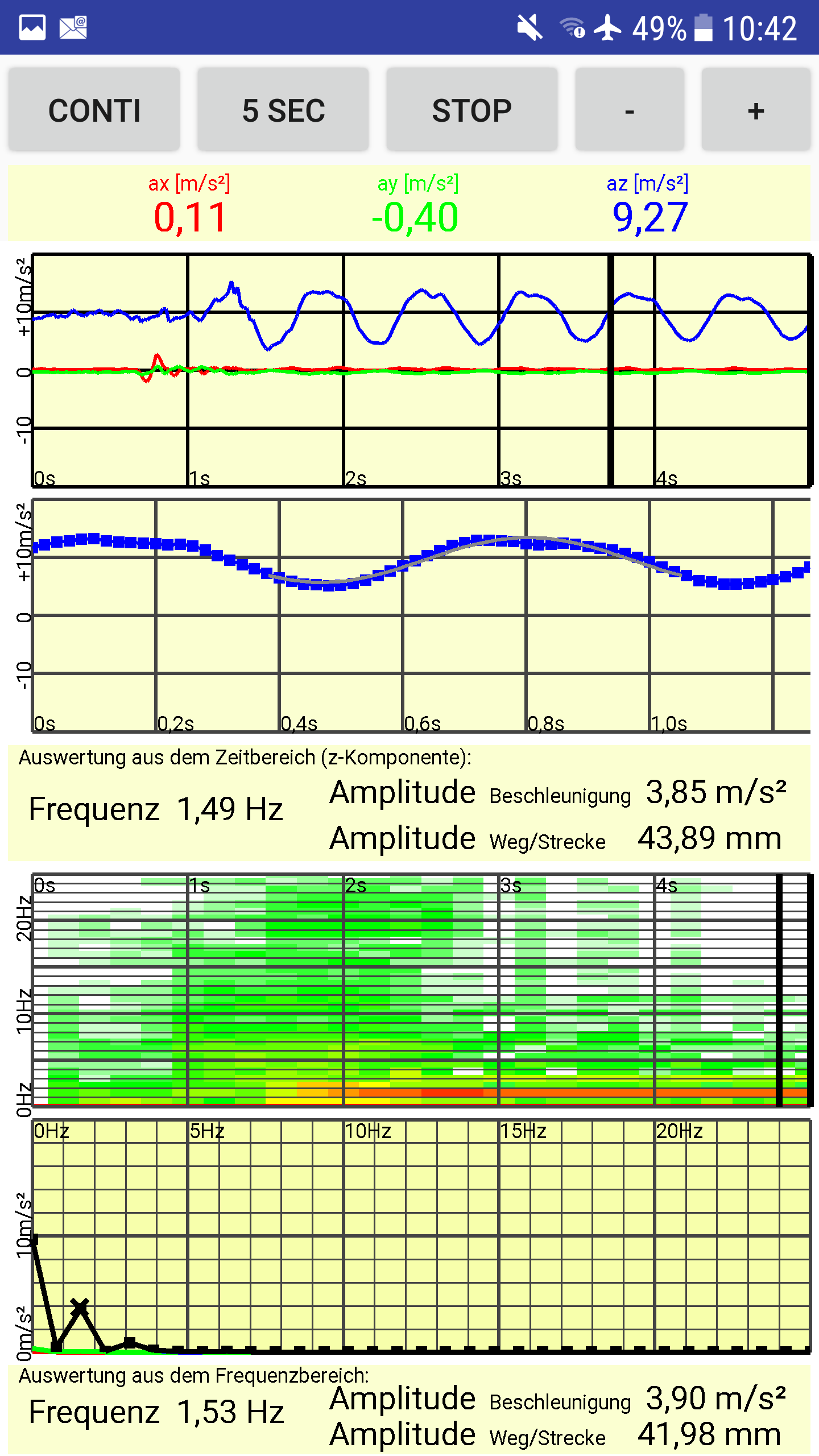

Unter den Buttons sind sieben Bereiche angeordnet.
Oberer Bereich "Beschleunigung, numerisch":
Die Beschleunigungen werden als Zahlenwert angezeigt. Die Abtastfrequenz der meisten Smartphones beträgt 50 Hz. Weicht die tatsächliche Abtastfrequenz um ± 1 Hz ab, dann erscheint die tatsächliche Abtastfrequenz (blinkend). Verschiedene Zeitangaben müssen dann entsprechend korrigiert werden. Die numerisch angezeigten Messwerte sind automatisch korrigiert.
Bei einer Wischaktion "von links unten nach rechts oben" geht die App in einen Diagnose-Modus. Dann erscheinen die tatsächliche Abtastfrequenz, die Standardabweichung der Abtastfrequenz und ein interner Zähler.
Darunter liegender Bereich "Beschleunigungen über Zeit":
Es zeigt die Beschleunigungen der letzten 5 Sekunden über der Zeit. Nach Betätigen von STOP wird ein Fenster von 1,28 sec gekennzeichnet (vertikale schwarze Balken).
bei PRO-Version: das Fenster kann durch ± verschoben werden. Nach einem Doppel-Tipp auf den Bereich erscheint er doppelt so groß, nach einem weiteren Doppel-Tipp wird er wieder verkleinert. Wischen nach oben vergrößert, Wischen nach unten verkleinert den Abbildungsmaßstab.
Darunter liegender Bereich "Größte der drei Beschleunigungskomponente über Zeit":
Es zeigt die Beschleunigungskomponente mit der maximalen Beschleunigungsänderung. Dargestellt wird das Zoomfenster von 1,28 sec. Es eignet sich besonders bei Schwingfrequenzen von 1 Hz bis 15 Hz. Je sinusförmiger das Zeitsignal, desto eindeutiger sind die ermittelten Werte. Im Diagnose-Modus sind Triggerpunkte und Sinusapproximationen sichtbar.
Bei PRO-Version: Nach einem Doppel-Tipp auf den Bereich erscheint er doppelt so groß, nach einem weiteren Doppel-Tipp wird er wieder verkleinert. Wischen nach oben vergrößert, Wischen nach unten verkleinert den Abbildungsmaßstab.
Darunter liegender Bereich "Zeitauswertung, numerisch":
Hier werden Auswertungen aus dem Zeitbereich numerisch angezeigt. Dies sind die Frequenz, die Beschleunigungsamplitude und die Wegamplitude der Schwingung. Im Diagnose-Modus wird die Anzahl der ermittelten Schwingungen angezeigt. Sx ist deren Standardabweichung. Je größer n und kleiner Sx, desto sicherer sind die ermittelten Werte. Bei der Beschleunigungsamplitude wird auch eine Standardabweichung angegeben. Die Berechnung erfolgt mit der Minimierung der Fehlerquadrate.
Darunter liegender Bereich "FFT über Zeit":
Hier wird ein Schrieb des Beschleunigungsspektrums über der Zeit dargestellt. Dargestellt werden die letzten 5 Sekunden. Das Zoom-Fenster ist markiert.
Bei PRO-Version: nach einem Doppel-Tipp auf den Bereich erscheint er doppelt so groß, nach einem weiteren Doppel-Tipp wird er wieder verkleinert. Wischen nach oben vergrößert, Wischen nach unten verkleinert den Intensitätsmaßstab.
Darunter liegender Bereich "FFT, graphisch":
Es zeigt das FFT-Spektrum innerhalb des Zoom-Fensters. Die schwarze Kurve ist die resultierende Beschleunigung aus allen drei Komponenten.
Bei PRO-Version: Nach einem Doppel-Tipp auf der Bereich erscheint er doppelt so groß, nach einem weiteren Doppel-Tipp wird er wieder verkleinert. Wischen nach oben vergrößert, Wischen nach unten verkleinert den Abbildungsmaßstab.
Unten liegender Bereich "FFT, numerisch":
Es handelt sich um die numerische Ausgabe des FFT-Spektrums innerhalb des Zoom-Fensters. Das Maximum der FFT ist durch ein Kreuz gekennzeichnet. Frequenz, Maximalwert der Beschleunigung und Amplitude werden ausgegeben.
