PROTO - simulador de circuito

¿Está buscando herramientas como Multisim, SPICE, LTspice, Proteus o Altium? ¡Genial! PROTO es un simulador de circuitos electrónicos en tiempo real, lo que significa que puedes configurar un circuito con varios componentes y simular el comportamiento del circuito electrónico.
Durante la simulación, puedes verificar voltajes, corrientes y muchas otras variables. ¡Comprueba las señales en el osciloscopio multicanal y sintoniza tu circuito en tiempo real! ¡También puedes usar PROTO como simulador de circuito lógico y realizar análisis electrónicos digitales!
* Puedes informar un problema o solicitar un componente en https://github.com/Proto-App/Proto-Android/issues *
Características:
+ Animaciones de valores de voltaje y flujos de corriente

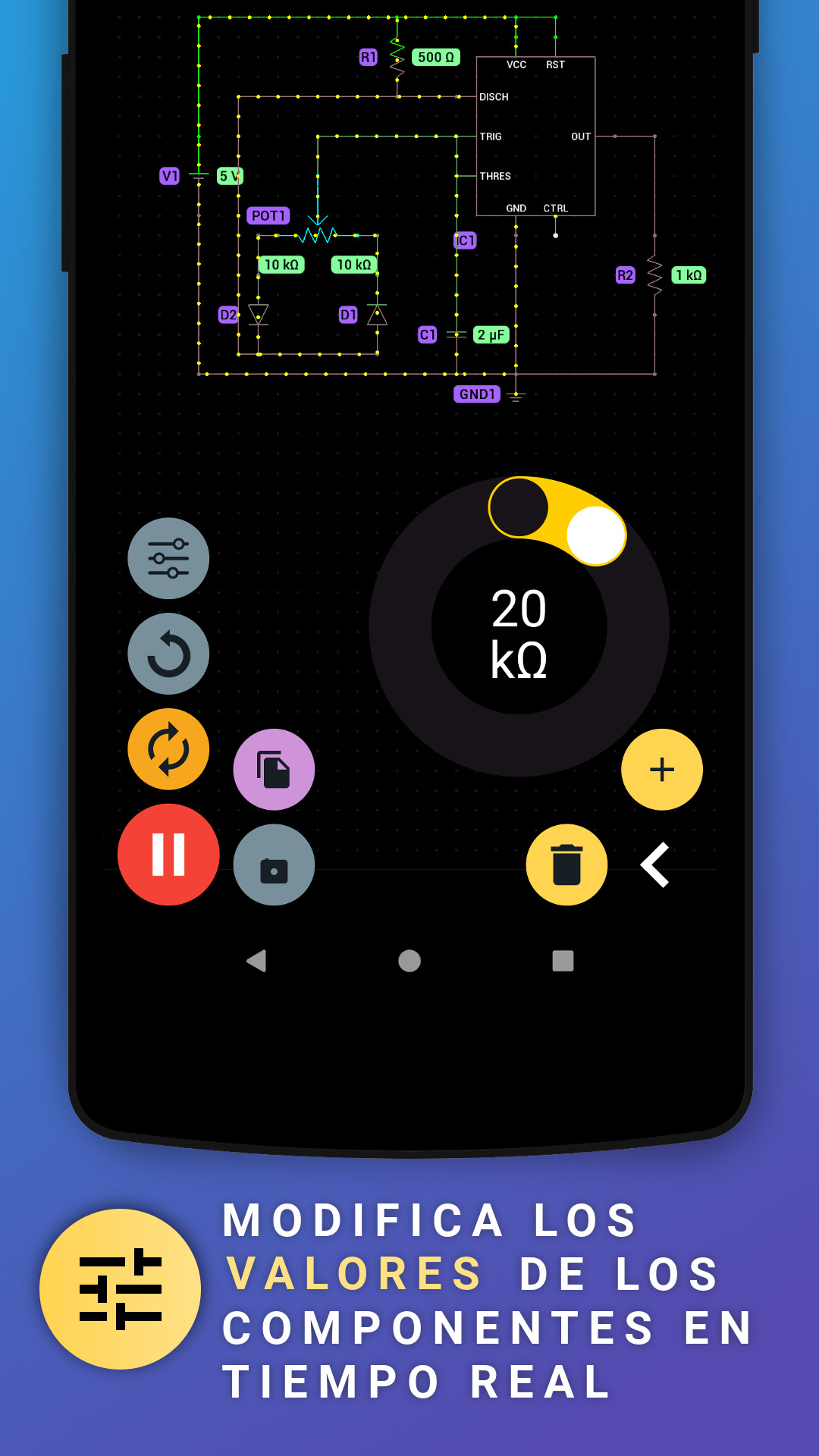

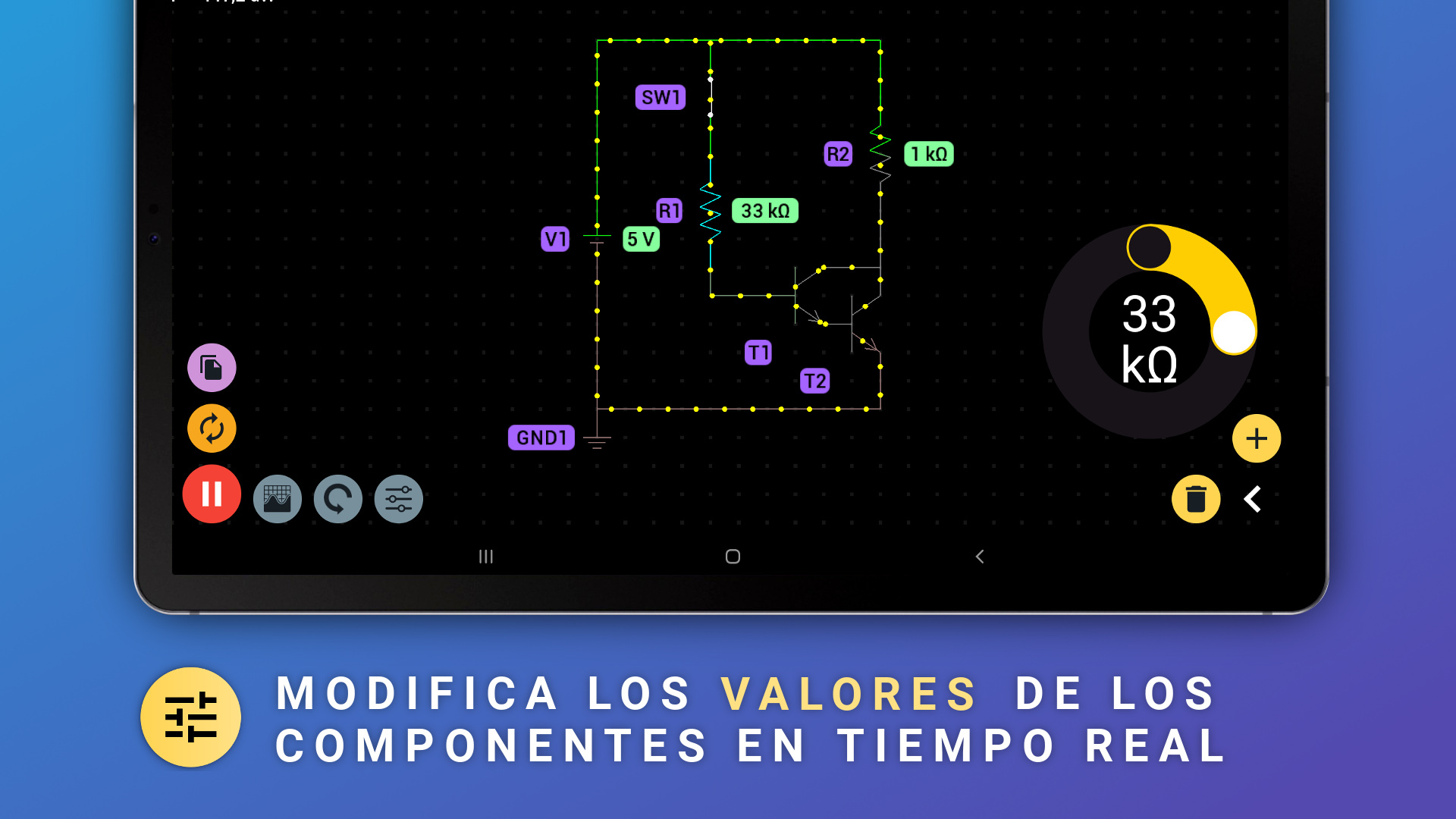

+ Ajusta los parámetros del circuito (como voltaje, corriente y otros)

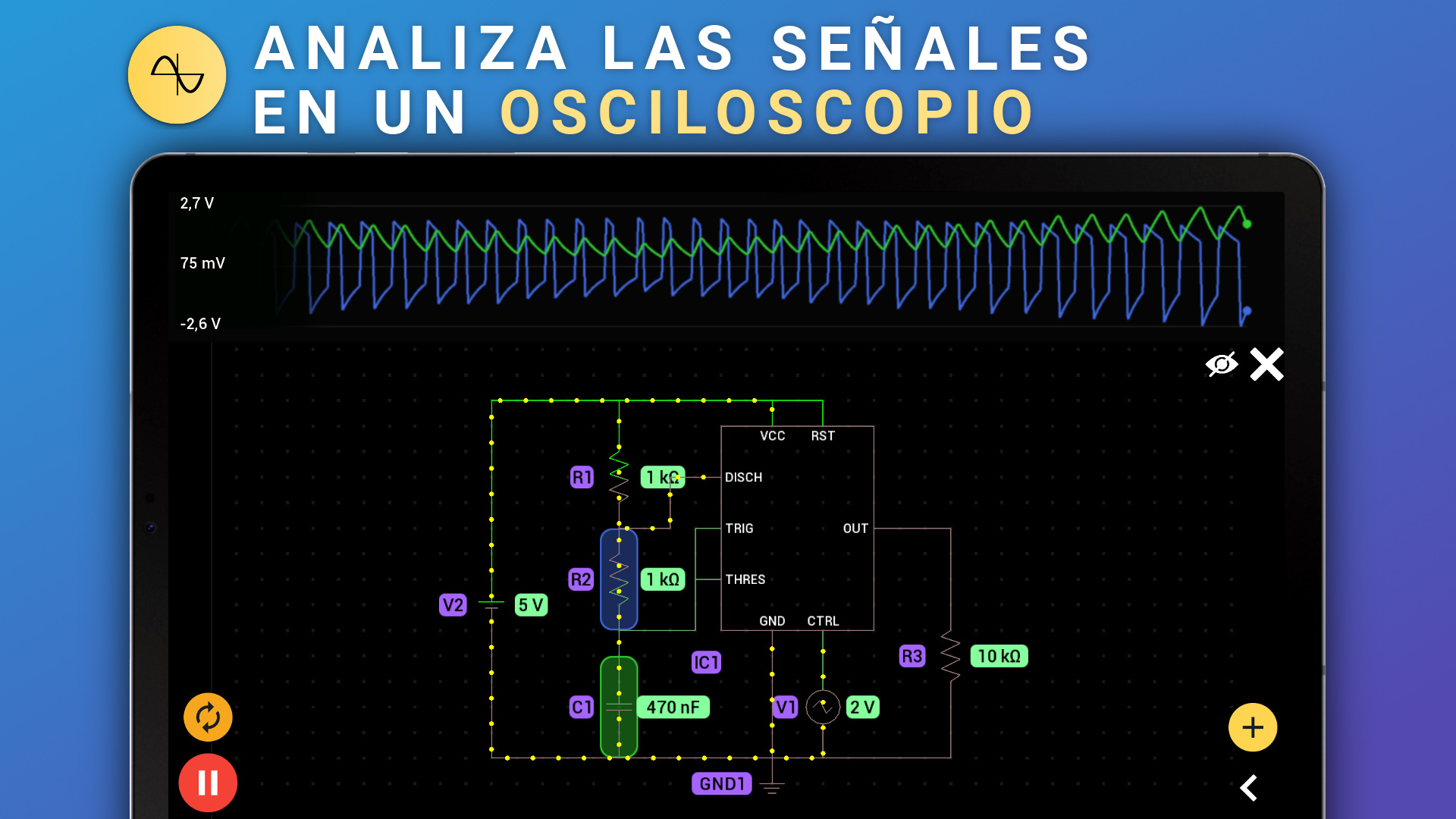

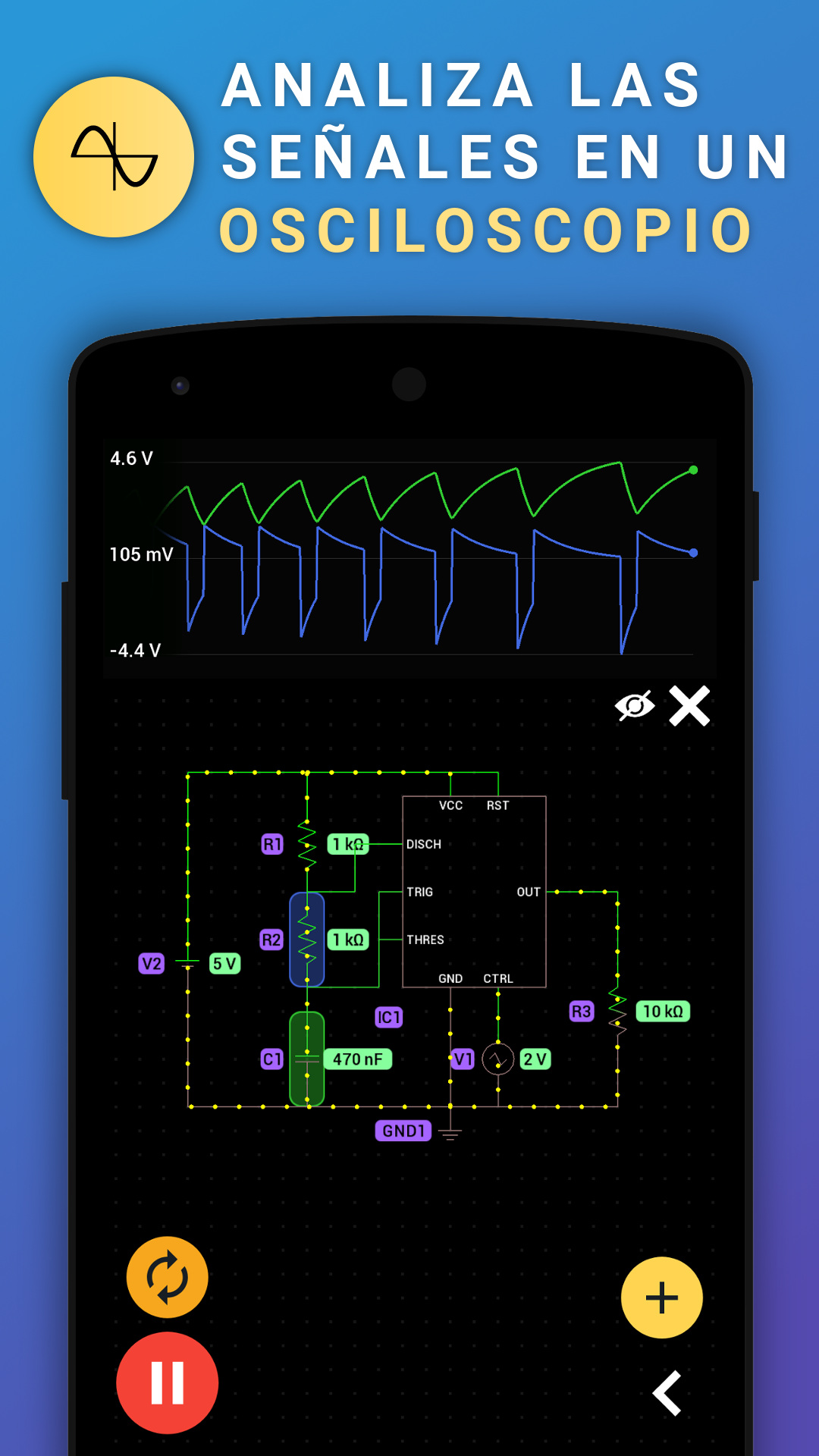

+ Osciloscopio de cuatro canales
+ Botón único de reproducción/pausa para controlar la simulación
+ Copie componentes electrónicos

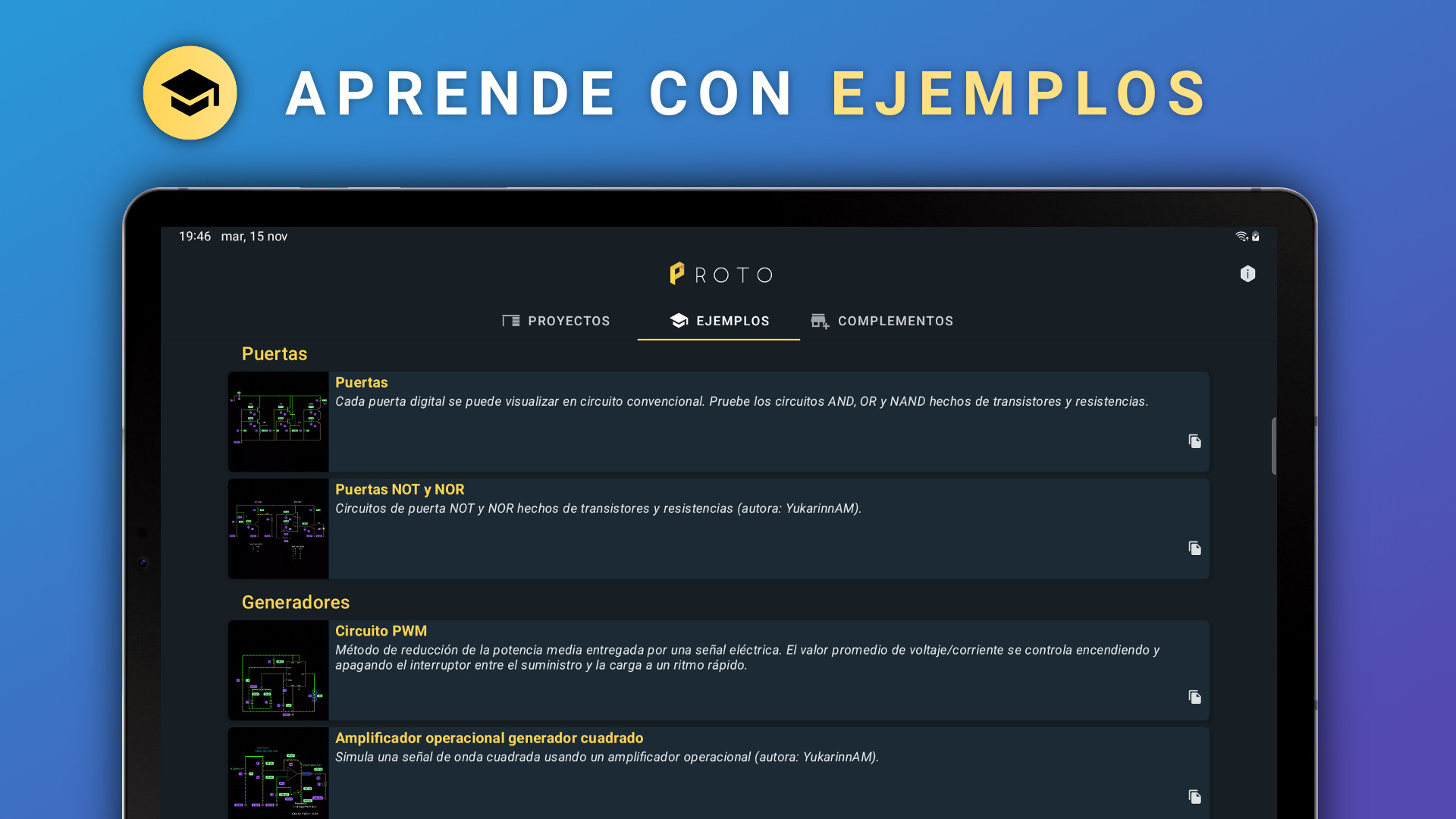

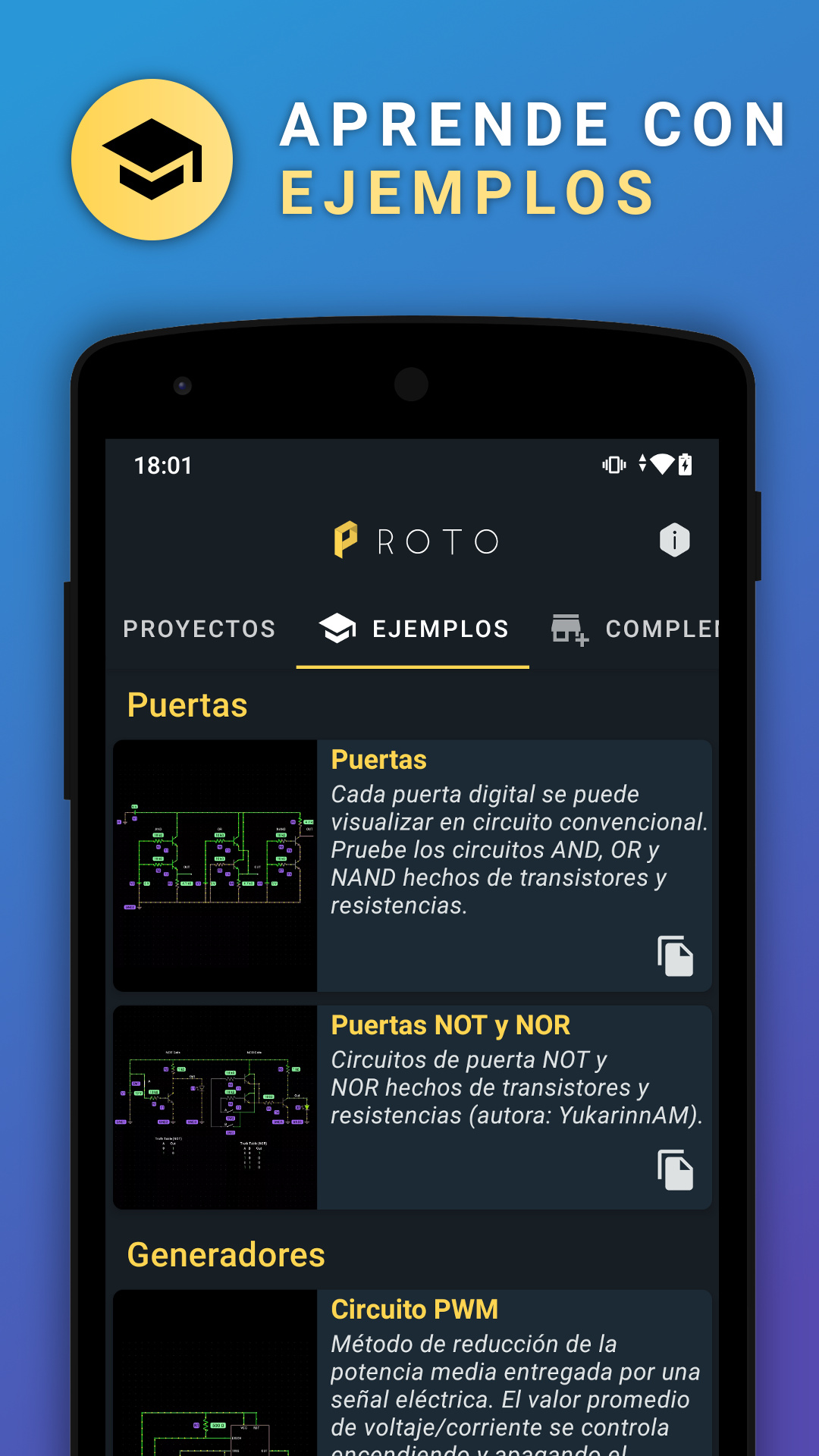

+ Aprende sobre circuitos electrónicos con ejemplos en la aplicación
+ Comparte circuitos con amigos
+ Temas de circuito (Dark, Light, Ocean, Solarized)
+ PNG, JPG, PDF exporta

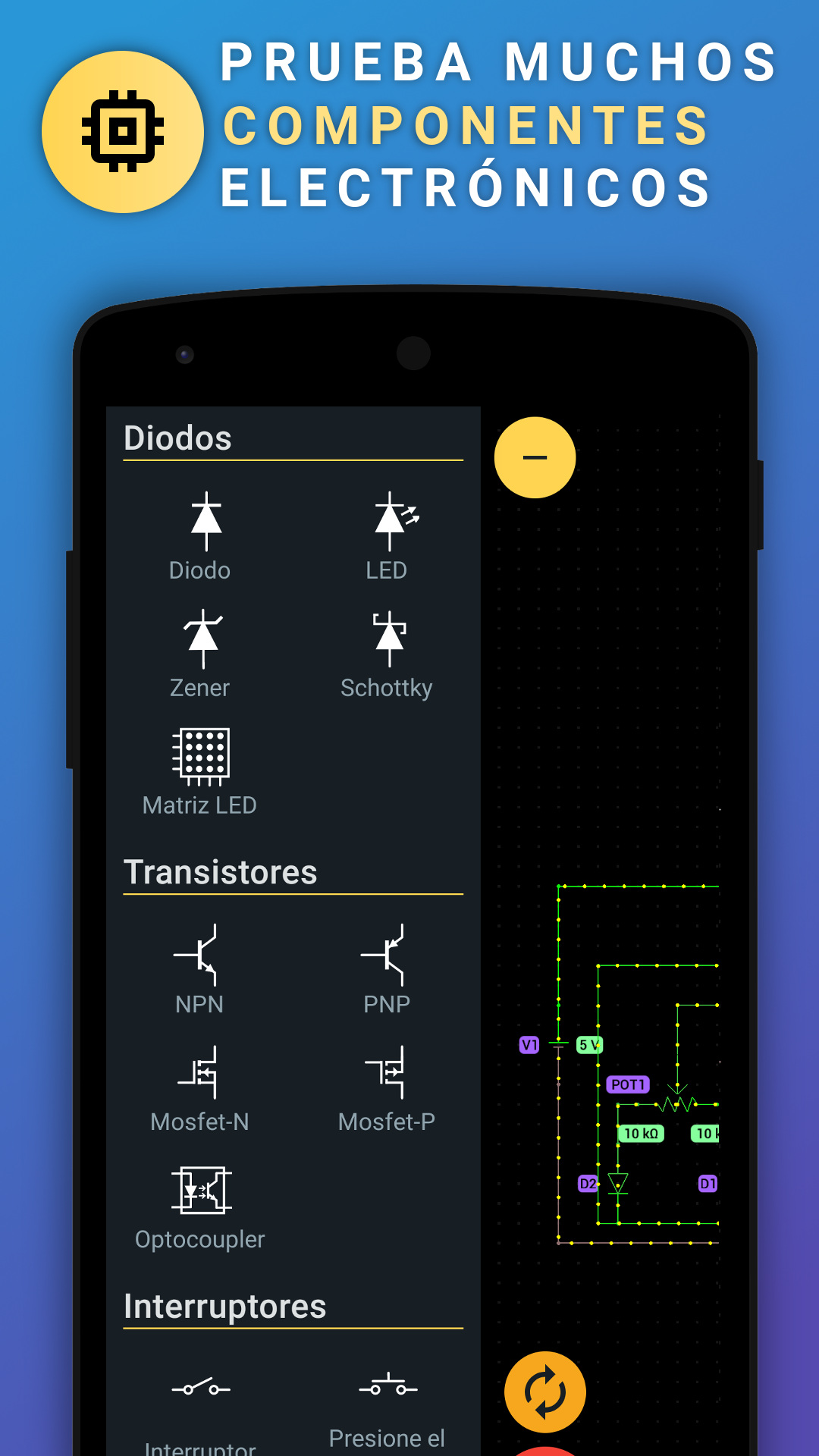

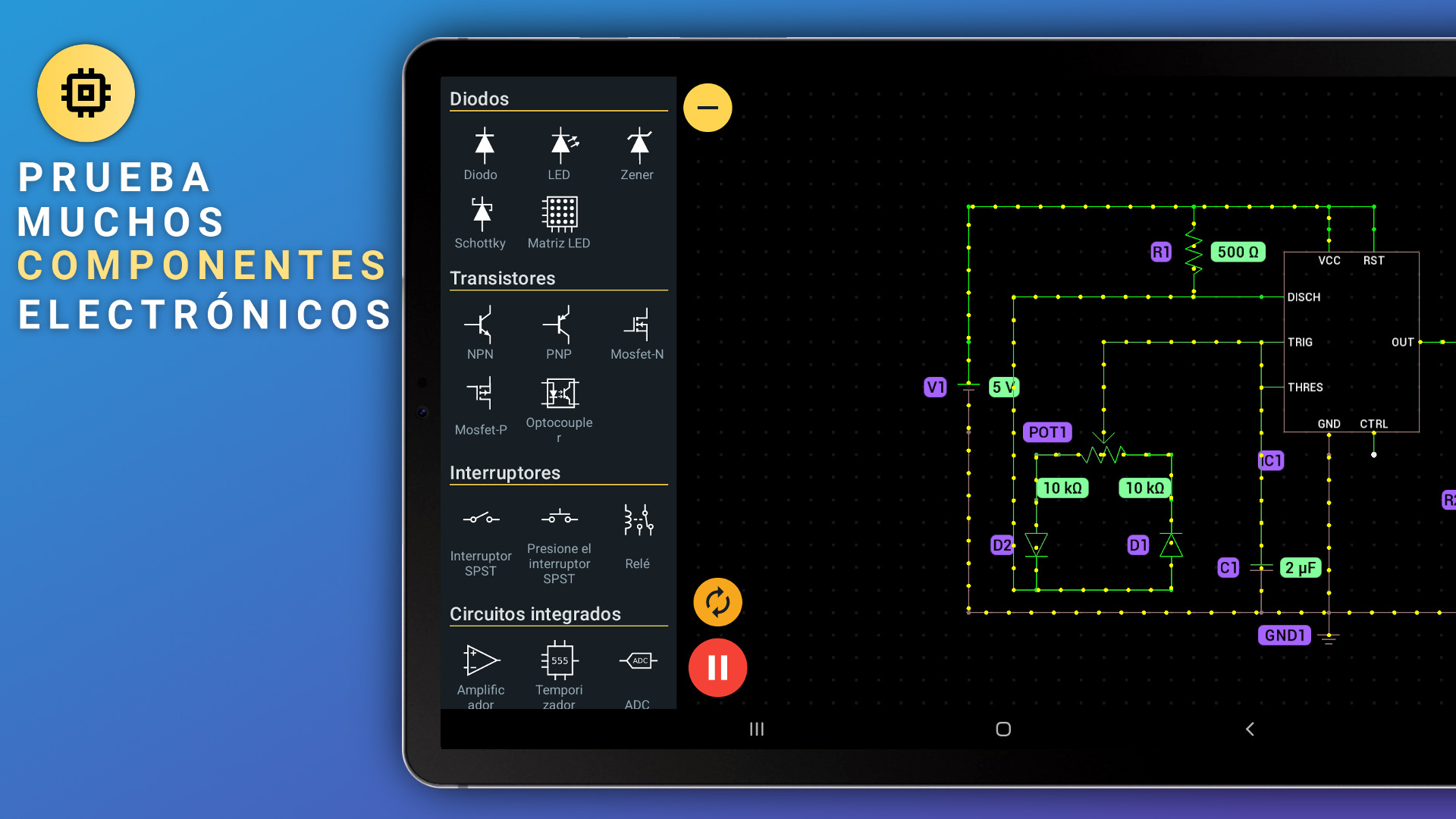

Componentes:
+ Fuente de voltaje DC, AC, Cuadrada, Triangular, Diente de sierra, Pulso, Ruido
+ Fuente de corriente
+ Resistencia
+ Potenciómetro
+ Capacitor
+ Capacitor polarizado
+ Inductor
+ Transformador
+ Diodo (diodo rectificador, LED, Zener, Schottky)
+ Transistor (NPN, PNP, Mosfet de canal N y P)
+ Interruptores (SPST, Relé)
+ Bombilla
+ Amplificador Operacional
+ Temporizador 555 (NE555)
+ Puertas digitales (AND, NAND, OR, XOR, NOR, NXOR, Inversor)
+ Voltímetro
+ Amperímetro
+ Fusible
+ Fotorresistor (usa el sensor de luz del teléfono)
+ Conversor analógico digital (ADC)
+ Acelerómetro (usa el sensor del acelerómetro del teléfono)
+ Fuente FM
+ Entrada Lógica
+ Memristor
+ Salida lógica
+ Riel de voltaje
Paquete analógico:
+ Diodo túnel
+ Varicap
+ Termistor NTC
+ Transformador de derivación central
+ Disparador Schmitt
+ Disparador Schmitt inversor
+ Célula solar
+ DIAC
+ TRIAC
+ Tiristor
+ Triodo
+ NPN Darlington
+ PNP Darlington
+ Fuente de corriente controlada por tensión (VCCS)
+ Fuente de tensión controlada por tensión (VCVS)
+ Fuente de corriente controlada por corriente (CCCS)
+ Fuente de tensión controlada por corriente (CCVS)
+ Optoacoplador
Paquete Digital:
+ Sumador
+ Contador
+ Latch
+ Registro PISO
+ Registro SIPO
+ Decodificador de siete segmentos
+ Generador de secuencias
+ Flip-flop D
+ Flip-flop T
+ Flip-flop JK
+ Multiplexor
+ Demultiplexor
Paquete misceláneo:
+ Wobbulator
+ Fuente AM
+ Interruptor SPDT
+ Conversor digital analógico (DAC)
+ Antena
+ Generador de chispa
+ Barra LED
+ LED 7 Segmentos
+ LED RGB
+ Ohmímetro
+ Entrada de audio
+ Micrófono
+ Batería del dispositivo
+ Motor CC
+ LED 14 Segmentos
+ Puente de diodo
+ Cristal
+ Regulador de tension 78xx
+ Frecuencímetro
Paquete JavaScript:
+ Escribe código
+ Intérprete de JavaScript (clase ES2020)
+ Acceso a las entradas del IC en código
+ Acceso a las salidas del IC en código
+ Cuatro CIs personalizados
Paquete 7400 TTL:
+ 7404 - inversor hexadecimal
+ 7410 - compuerta NAND triple de 3 entradas
+ 7414 - inversor hexadecimal con disparador Schmitt
+ 7432 - compuerta OR cuádruple de 2 entradas
+ 7440 - dual buffer NAND de 4 entradas
+ 7485 - comparador de magnitud de 4 bits
+ 7493 - contador binario
+ 744075 - compuerta OR triple de 3 entradas
+ 741G32 - compuerta OR simple de 2 entradas
+ 741G86 - compuerta XOR simple de 2 entradas
Paquete 4000 CMOS
+ 4000, 4001 , 4002 , 4011 , 4016 , 4017 , 4023 , 4025 , 4081 , 4511
Paquete de sensores:
+ Presión
+ Giroscopio
+ Luz
+ Campo magnético
+ Proximidad
+ Temperatura
+ Humedad

Actualización de P R O T O 1.30.0

> Settings - try following options:
- autosave (every 3 minutes)
- fullscreen simulation
- choose supported language
- default timestep
- default theme
> New component: 7401 - quad 2-input NAND gate. [TTL PACK]
> New component: 4012 - dual 4-input NAND gate. [CMOS PACK]
> Fix script IC example (Pulse)
> Fix Settings screen crash
